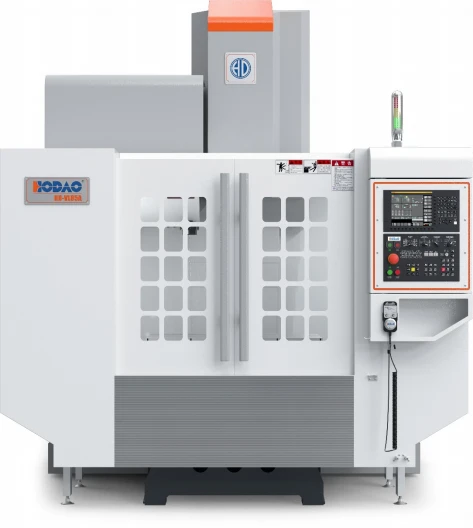

Universal Z-Axis Box Way Center לעיבוד אנכי
קשיחות גבוהה ודיוק העברה משולבים כאן. בסיס רחב, תמיכה של ארבע מסילות (מובילים ליניאריים X/Y, דרך תיבת Z), וציר חגורה בעל מומנט גבוה (חרטום קצר BT40, 8000 סל"ד לחיתוך כבד או 10,000 סל"ד למהירות גבוהה) מספקים עמידות מצוינת לרטט. אפשרויות מנוע ציר: FANUC 0iMF (118 ננומטר), מיצובישי M80V (96 ננומטר), או Syntec 22MA (– –). ניתן לשדרג את מגזין הדיסקים עם 24 כלים ל-32T. מהירות: X/Y 36 מ'/דקה, Z 16 מ'/דקה (איטי יותר בגלל משקל התיבה). דיוק ±0.005/300 מ"מ, יכולת חזרה ±0.003/300 מ"מ. ככל שהאוטומציה מתקדמת, מכונה זו מרחיבה את תפקידה בייצור אצווה.
מפרטים
|
פָּרָמֶטֶר |
יְחִידָה |
HD-VL85A |
|
טווח עיבוד שבבי |
||
|
נסיעה בציר X- (שמאלה-ימינה) |
מ"מ |
800 |
|
מהלך- בציר Y (קדמי-מאחור) |
מ"מ |
550 |
|
תנועה בציר Z- (מעלה-למטה) |
מ"מ |
550 |
|
מרחק מחוטם הציר למשטח השולחן |
מ"מ |
105-655 |
|
מרחק ממרכז הציר למשטח מנחה העמוד |
מ"מ |
600 |
|
מפרטי שולחן עבודה |
||
|
גודל שולחן עבודה (כיוון X*Y) |
מ"מ |
1000×550 |
|
גודל חריץ T-שולחן עבודה |
מ"מ |
18T×5×90 |
|
מקסימום עומס שולחן עבודה |
ק"ג |
500 |
|
מפרט ציר |
||
|
מתחדדת ציר |
מפרט. |
אף קצר BT40 |
|
מהירות ציר |
סל"ד |
חגורה סטנדרטית (אף קצר φ160-8YU) 8000 (חיתוך כבד); חגורה אופציונלית (אף ארוך φ150-5GT) 10000 (מהירות גבוהה) |
|
כוח מנוע ציר - מומנט |
מפרט. |
0iMF: 11/15/18.5 קילוואט - מומנט 118 ננומטר; M80V: 7.5/11/15 קילוואט - מומנט 96 ננומטר; 22MA: 11/15 קילוואט |
|
סידור מיסב ציר |
מפרט. |
7014×5 חתיכות (קדמי 3, אחורי 2); מזהה נושא 70 מ"מ |
|
מערכת הזנה |
||
|
G00 מעבר מהיר (ציר X/Y/Z) |
מ'/דקה |
36/36/16 |
|
הזנת חיתוך G01 (ציר X/Y/Z) |
מ'/דקה |
0-10 |
|
מפרט בורג כדורי של שלושה-צירים |
מ"מ |
מחלקה JIS C3; 40×P12 |
|
מפרט מסלול מנחה של שלושה-צירים |
מפרט. |
X/Y: מסלולים ליניאריים מסוג 35/45; Z-דרך תיבת ציר |
|
מפרט מנוע שלושה-צירים (ציר X/Y/Z) |
מפרט. |
מנוע סרוו ברזולוציה גבוהה של מיליון-פולסים-; 0iMF: 3/3/3 קילוואט; M80V: 2/2/3 קילוואט; 22MA: 3.9/3.9/5.9 קילוואט |
|
מערכת מגזין כלי |
||
|
קיבולת מגזין כלי עבודה |
יח' |
מגזין כלי 24T (אופציונלי 32T) מסוג-תקליטור |
|
פרמטרים של מכונה |
||
|
דיוק מיקום |
מ"מ |
JIS: ±0.005 / כל 300 מ"מ של מהלך |
|
הֲדִירוּת |
מ"מ |
JIS: ±0.003 / כל 300 מ"מ של מהלך |
|
מידות כוללות (רוחב/עומק/גובה) |
מ"מ |
2580×2740×2950 |
|
כ. משקל המכונה |
t |
5.3 |
היקף היישום
עיבוד אצווה אוטומטי של קופסאות, תאים, צלחות וצורות לא סדירות, השלמת כרסום מדויק, קידוח, הקשה קשיחה וציפוי תלת מימד בצורה אמינה.
תהליך ייצור ציוד
איסוף דרישות - דון בשרטוט, חומר, דיוק (±0.005/300, ±0.003/300), פלט, אוטומציה. הצוות הטכני קובע נסיעה (X800/Y550/Z550 מ"מ), ציר (חגורה 8000 או 10000 סל"ד), מגזין (24/32T), מערכת בקרה (FANUC/Mitsubishi/Syntec), ואז מוציא פתרון והצעת מחיר.
שחרור חוזה וייצור - חתום על חוזה המציין קבלה, מסירה, תשלום. בהפקדה, הנפק הזמנת ייצור; להתחיל ליהוק הזדקנות, רכש, תזמון.
עיבוד רכיבים והרכבה - מיטת טחינה בעלת חמישה צדדים, עמוד, חלקים גדולים אחרים.
קבלה ומשלוח - הזמן את הלקוח לקבלה מראש באתר או בווידאו באמצעות דוגמה טיפוסית. הלקוח משלם יתרה. עמיד בפני חלודה, מארז עץ, ספינה.
אודותינו
Hodao CNC Technology מתמחה במו"פ, ייצור ומכירה של כלי מכונת CNC. אלה נמצאים בשימוש נרחב בייצור תבניות מדויקות, חלקי רכב ותעופה וחלל. החברה מחדשת ללא הרף, משלבת טכנולוגיות מקומיות ובינלאומיות מתקדמות כדי לספק כלי מכונות חסכוניים, מוכווני ביקוש ושירותים מקיפים.
שאלות נפוצות
שאלה 1. אפשרויות הנעה ומהירות ציר?
ת: הנעת רצועה BT40 קצרת חוטם. שתי אפשרויות: 8000 סל"ד (חגורת 8YU, חיתוך כבד) למומנט גבוה; 10000 סל"ד (חגורת 5GT, מהירות גבוהה) לגימור. בחר בהתבסס על חומר העבודה והתהליך.
שאלה 2. הבדל במסלול ההדרכה בציר Z?
ת: X/Y השתמשו במנחים ליניאריים בגלגלים (סוג 35 ו-45). ציר Z משתמש בצורת קופסת קרקע מטופלת בחום עם ציפוי פלסטיק. זה מאזן רגישות לתנועה מהירה עם ספיגת רטט כבדה, במיוחד עבור תבניות חללים עמוקים.
שאלה 3. מדוע ציר Z מהיר יותר איטי?
ת: מפלים X/Y 36 מ'/דקה, Z רק 16 מ'/דקה. Z נושאת את כל ראש הציר ואת גוש המשקל הנגדי. מהירות נמוכה יותר מפחיתה את הבלאי וההשפעה, מאריכה את חיי המסלול תוך הבטחת דיוק ויציבות לטווח ארוך.
שאלה 4. מהן כונן הציר ומהירויות הזמינות?
ת: הנעת רצועה BT40 קצרת חוטם. בחר 8000 סל"ד (חגורת 8YU, חיתוך כבד) עבור מומנט גבוה או 10000 סל"ד (חגורה של 5GT, מהירות גבוהה) לגימור.
